پمپ ترمز چیست؟ ساختار، عملکرد و انواع پمپ ترمز
پمپ ترمز یکی از مهمترین اجزای سیستم ترمز هیدرولیکی خودرو است که وظیفه دارد نیروی واردشده از طرف راننده به پدال ترمز را به فشار هیدرولیکی تبدیل کرده و این فشار را به مدار ترمز منتقل کند.
به زبان ساده، زمانی که راننده پدال ترمز را فشار میدهد، پمپ ترمز باعث ایجاد فشار در روغن ترمز میشود. این فشار از طریق لولهها و شیلنگهای ترمز به کالیپر یا سیلندر چرخ منتقل شده و در نهایت لنتها را به دیسک یا کاسه ترمز فشار میدهد.
بنابراین عملکرد صحیح پمپ ترمز تأثیر مستقیمی بر قدرت، سرعت و ایمنی ترمزگیری دارد.
پمپ ترمز دقیقاً چه کاری انجام میدهد؟
سیستم ترمز هیدرولیکی از یک اصل ساده استفاده میکند: انتقال نیرو از طریق سیال.
وقتی راننده پدال ترمز را فشار میدهد، نیروی مکانیکی واردشده به پدال به پمپ ترمز منتقل میشود. پیستون داخل پمپ حرکت میکند و فشار روغن ترمز را افزایش میدهد.
این فشار از طریق مدار هیدرولیکی به چرخها منتقل میشود و باعث میشود لنتهای ترمز با دیسک تماس پیدا کنند.
در نتیجه میتوان عملکرد کلی پمپ ترمز را به این شکل خلاصه کرد:
فشار پدال → حرکت پیستون → ایجاد فشار روغن → انتقال فشار به چرخها → فعال شدن ترمز
اجزای اصلی پمپ ترمز
پمپ ترمز از چند قطعه اصلی تشکیل شده است که هرکدام وظیفه مشخصی دارند. ساختار دقیق پمپ ممکن است بسته به نوع خودرو و سیستم ترمز متفاوت باشد، اما اجزای اصلی معمولاً شامل موارد زیر هستند:
۱. بدنه پمپ ترمز
بدنه، محفظه اصلی پمپ است و قطعات داخلی درون آن قرار میگیرند. این قسمت معمولاً از مواد مقاوم در برابر فشار و خوردگی ساخته میشود.
۲. مخزن روغن ترمز
مخزن روغن معمولاً در قسمت بالایی پمپ ترمز قرار دارد و وظیفه آن تأمین روغن مورد نیاز مدار ترمز است.
در بسیاری از خودروهای جدید، مخزن روغن ترمز از جنس پلاستیک نیمهشفاف ساخته شده تا امکان مشاهده سطح روغن وجود داشته باشد.
پایین بودن سطح روغن میتواند ناشی از کاهش ضخامت لنتها یا وجود نشتی در سیستم باشد؛ بنابراین صرفاً اضافه کردن روغن بدون پیدا کردن علت کاهش سطح آن، روش مناسبی برای رفع مشکل نیست.
۳. پیستونهای پمپ
پیستونها مهمترین قطعات متحرک داخل پمپ ترمز هستند. با فشردن پدال، پیستون حرکت کرده و روغن ترمز را تحت فشار قرار میدهد.
۴. فنرهای برگشتدهنده
فنرها وظیفه دارند پس از رها کردن پدال، پیستونها را به وضعیت اولیه بازگردانند.
۵. کاسهنمدها و آببندها
برای جلوگیری از عبور روغن از اطراف پیستونها، از آببندها و کاسهنمدهای مخصوص استفاده میشود.
خرابی این قطعات میتواند باعث افت فشار داخلی و کاهش عملکرد پمپ شود.
پمپ ترمز چگونه کار میکند؟
عملکرد پمپ ترمز را میتوان در چند مرحله توضیح داد.
مرحله اول: فشردن پدال ترمز
وقتی راننده پدال را فشار میدهد، نیروی واردشده از طریق مکانیزم پدال و معمولاً بوستر ترمز به پمپ منتقل میشود.
مرحله دوم: حرکت پیستون
نیروی واردشده باعث حرکت پیستون یا پیستونهای داخل سیلندر اصلی میشود.
مرحله سوم: ایجاد فشار هیدرولیکی
با حرکت پیستون، حجم روغن در مدار کاهش پیدا کرده و فشار هیدرولیکی ایجاد میشود.
مرحله چهارم: انتقال فشار
روغن ترمز تحت فشار از طریق لولهها و شیلنگهای ترمز به مجموعه ترمز چرخها منتقل میشود.
مرحله پنجم: اعمال نیرو به لنت
در ترمزهای دیسکی، فشار روغن باعث حرکت پیستون کالیپر و فشرده شدن لنتها روی دیسک میشود.
در ترمزهای کاسهای نیز فشار هیدرولیکی باعث حرکت سیلندر چرخ و باز شدن کفشکهای ترمز میشود.
پمپ ترمز و بوستر ترمز چه تفاوتی دارند؟
یکی از پرسشهای رایج این است که آیا پمپ ترمز و بوستر ترمز یک قطعه هستند؟
خیر.
پمپ ترمز وظیفه ایجاد و انتقال فشار هیدرولیکی در مدار ترمز را بر عهده دارد، در حالی که بوستر ترمز برای افزایش نیروی واردشده به پمپ استفاده میشود تا راننده بتواند با فشار کمتری روی پدال، نیروی ترمز بیشتری ایجاد کند.
در بسیاری از خودروها پمپ ترمز مستقیماً به بوستر متصل است و همین موضوع باعث میشود این دو قطعه از نظر ظاهری شبیه یک مجموعه به نظر برسند.
به همین دلیل هنگام عیبیابی باید مشخص شود مشکل از خود پمپ ترمز است یا از بوستر، پدال، مدار هیدرولیک یا سایر اجزای سیستم.

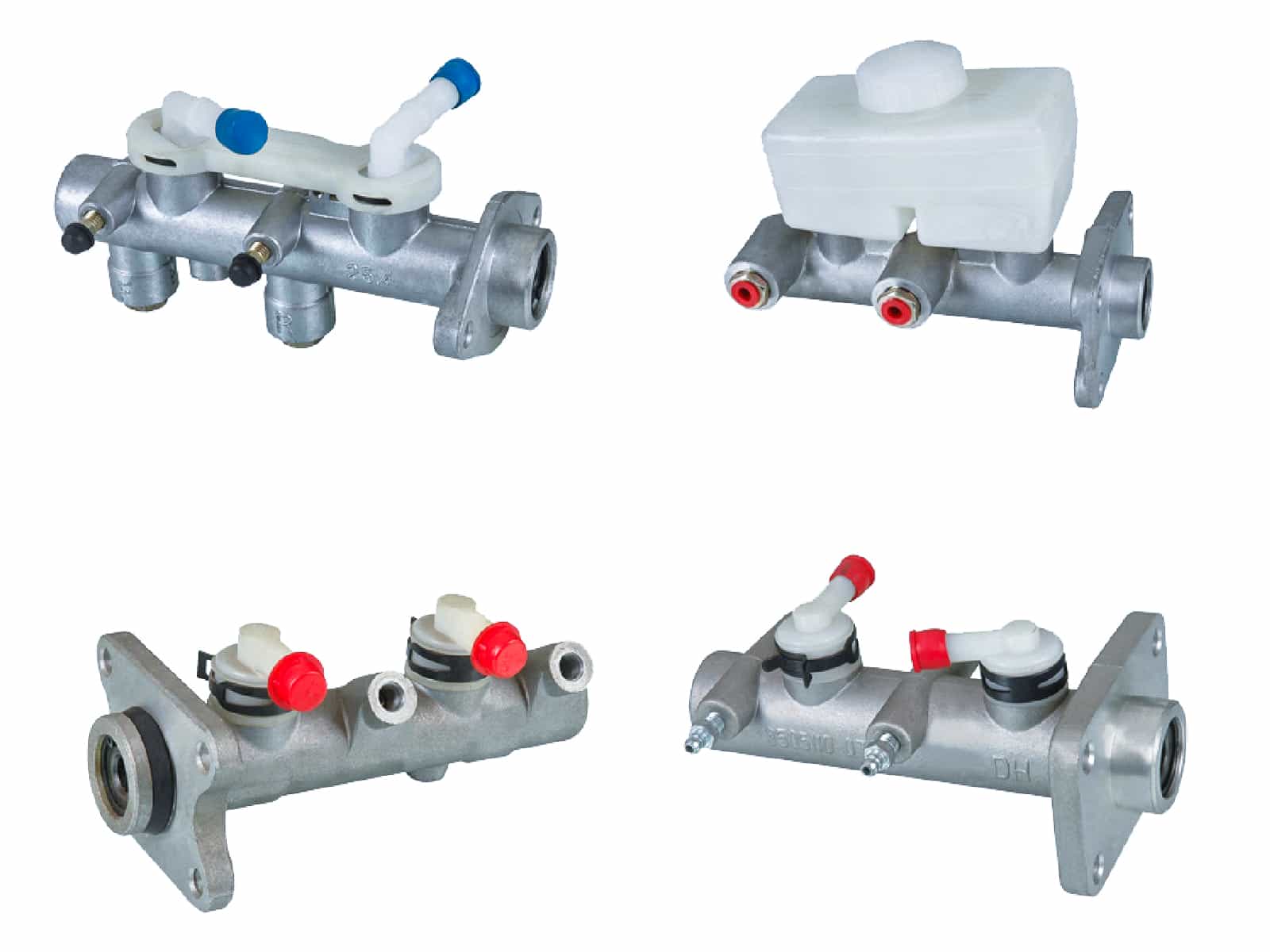

انواع پمپ ترمز
پمپهای ترمز از نظر ساختار و نحوه تقسیم مدار هیدرولیکی انواع مختلفی دارند.
پمپ ترمز تکمداره
در سیستمهای قدیمیتر، ممکن است از پمپهای تکمداره استفاده شده باشد.
در این ساختار، یک مدار اصلی وظیفه انتقال فشار به ترمزها را بر عهده دارد.
مشکل اصلی این سیستم از نظر ایمنی این است که خرابی مدار میتواند تأثیر گستردهتری بر عملکرد ترمز داشته باشد.
به همین دلیل در خودروهای جدیدتر، سیستمهای دومداره و ساختارهای ایمنتر رایج شدهاند.
پمپ ترمز دومداره
در بسیاری از خودروهای امروزی از پمپ ترمز دومداره (Tandem Master Cylinder) استفاده میشود.
این نوع پمپ دارای دو مدار هیدرولیکی مستقل است که برای افزایش ایمنی سیستم ترمز طراحی شدهاند.
اگر یکی از مدارها دچار مشکل شود، مدار دیگر ممکن است همچنان بخشی از توان ترمزگیری را حفظ کند؛ البته میزان عملکرد باقیمانده به طراحی خودرو و نوع خرابی بستگی دارد.
پمپ ترمز مورد استفاده در خودروهای مجهز به ABS
در خودروهای مجهز به ABS، سیستم ترمز علاوه بر پمپ اصلی، شامل مجموعهای از اجزای الکترونیکی و هیدرولیکی برای کنترل فشار ترمز است.
ABS با استفاده از سنسورهای سرعت چرخ و واحد کنترل، شرایط چرخها را بررسی میکند و در صورت تشخیص تمایل چرخ به قفل شدن، فشار ترمز را به صورت کنترلشده تنظیم میکند.
نکته مهم این است که پمپ ترمز و یونیت ABS دو قطعه متفاوت هستند ، هرچند عملکرد آنها در یک سیستم مشترک با یکدیگر ارتباط دارد.
بنابراین روشن شدن چراغ ABS الزاماً به معنی خراب بودن پمپ ترمز نیست.
علائم خرابی پمپ ترمز چیست؟
خرابی پمپ ترمز ممکن است با علائم مختلفی همراه باشد. بعضی از این علائم میتوانند مشابه مشکلات سایر اجزای سیستم ترمز باشند، بنابراین تشخیص نهایی نیازمند بررسی تخصصی است.
۱. پایین رفتن غیرعادی پدال ترمز
اگر پدال ترمز هنگام نگه داشتن فشار به تدریج پایین برود، یکی از مواردی که باید بررسی شود عملکرد پمپ ترمز و مدار هیدرولیکی است.
البته وجود نشتی خارجی، هوا در مدار یا مشکلات دیگر نیز میتواند علائم مشابه ایجاد کند.
۲. نرم یا اسفنجی شدن پدال
پدال نرم همیشه به معنی خرابی پمپ نیست. وجود هوا در مدار، مشکل روغن ترمز یا سایر ایرادات هیدرولیکی نیز میتوانند چنین حسی ایجاد کنند.
۳. کاهش قدرت ترمزگیری
اگر پمپ نتواند فشار هیدرولیکی مناسب ایجاد یا حفظ کند، ممکن است عملکرد ترمز کاهش پیدا کند.
۴. نشتی روغن ترمز
نشتی از اطراف پمپ یا محل اتصال آن میتواند نشانه خرابی آببندها یا سایر اجزای سیستم باشد.
۵. تغییر رفتار پدال
هرگونه تغییر محسوس و غیرعادی در ارتفاع، سفتی یا پاسخ پدال ترمز باید بررسی شود.
آیا پایین رفتن پدال همیشه به معنی خرابی پمپ ترمز است؟
خیر.
این نکته اهمیت زیادی دارد.
پایین رفتن پدال ممکن است به دلایل مختلفی اتفاق بیفتد، از جمله:
وجود هوا در مدار
نشتی روغن ترمز
مشکل در کالیپر یا سیلندر چرخ
کاهش بیش از حد ضخامت لنتها
ایراد در پمپ ترمز
مشکلات مرتبط با تنظیم یا اجزای مکانیکی سیستم ترمز
بنابراین تعویض فوری پمپ بدون تشخیص علت اصلی میتواند باعث صرف هزینه غیرضروری شود.
چگونه پمپ ترمز را تست کنیم؟
تست پمپ ترمز باید توسط فرد متخصص و با در نظر گرفتن ساختار سیستم ترمز خودرو انجام شود.
یکی از بررسیهای اولیه این است که وضعیت پدال ترمز هنگام فشار دادن و نگه داشتن آن بررسی شود. اگر پدال تحت فشار ثابت به شکل غیرعادی به سمت پایین حرکت کند، سیستم باید از نظر نشتی داخلی یا خارجی و عملکرد اجزای هیدرولیکی بررسی شود.
همچنین باید سطح و وضعیت روغن ترمز، اتصالات، لولهها، شیلنگها، کالیپرها و سیلندرهای چرخ بررسی شوند.
در خودروهای مجهز به ABS نیز ممکن است نیاز باشد سیستم با تجهیزات عیبیابی الکترونیکی بررسی شود.
تفاوت خرابی پمپ ترمز با خرابی بوستر
گاهی علائم خرابی پمپ و بوستر با یکدیگر اشتباه گرفته میشوند.
به طور کلی:
اگر پدال بیش از حد نرم یا پایین باشد ، سیستم هیدرولیکی، هوا، نشتی و پمپ ترمز از مواردی هستند که باید بررسی شوند.
اگر پدال بیش از حد سفت شود ، بوستر ترمز یا سیستم خلأ آن نیز میتواند یکی از موارد مورد بررسی باشد.
البته این علائم قطعی نیستند و تشخیص باید بر اساس آزمایش و بررسی کامل سیستم انجام شود.
چه عواملی باعث خرابی پمپ ترمز میشوند؟
عوامل مختلفی میتوانند عمر و عملکرد پمپ ترمز را تحت تأثیر قرار دهند:
استفاده طولانیمدت و فرسودگی طبیعی
استفاده از روغن ترمز نامناسب
آلودگی یا جذب رطوبت در روغن ترمز
ورود ذرات و آلودگی به مدار
خوردگی داخلی
فرسودگی آببندها
نشتی در سیستم
تعمیرات غیراصولی
استفاده از قطعه نامناسب یا بیکیفیت
نگهداری صحیح سیستم ترمز میتواند احتمال خرابی زودهنگام قطعات را کاهش دهد.
آیا تعمیر پمپ ترمز بهتر است یا تعویض آن؟
این موضوع به نوع خرابی، طراحی پمپ و شرایط قطعه بستگی دارد.
در برخی موارد امکان تعمیر یا تعویض کیت آببندی وجود دارد، اما اگر سطح داخلی سیلندر آسیب دیده، خورده یا دچار فرسودگی جدی شده باشد، تعمیر ممکن است راهحل مناسبی نباشد.
برای یک قطعه ایمنی مانند پمپ ترمز، کیفیت قطعه و انجام تعمیر توسط فرد متخصص اهمیت بسیار زیادی دارد .
نکات مهم هنگام تعویض پمپ ترمز
اگر مشخص شود پمپ ترمز نیاز به تعویض دارد، انتخاب قطعه مناسب اهمیت زیادی دارد.
پمپ جدید باید با مشخصات خودرو، سیستم ترمز و ساختار مدار هیدرولیکی آن مطابقت داشته باشد.
پس از نصب نیز معمولاً باید:
- اتصالات بررسی شوند.
- روغن ترمز مناسب استفاده شود.
- مدار در صورت نیاز هواگیری شود.
- عملکرد پدال بررسی شود.
- سیستم ترمز در شرایط ایمن آزمایش شود.
صرف نصب پمپ جدید بدون هواگیری یا بررسی سایر قسمتهای سیستم، تضمینی برای عملکرد صحیح ترمز نیست.
جمعبندی
پمپ ترمز یا Master Cylinder یکی از قطعات اصلی سیستم ترمز هیدرولیکی خودرو است که نیروی واردشده از طرف راننده را به فشار هیدرولیکی تبدیل میکند.
ساختار پمپ شامل بدنه، مخزن روغن، پیستونها، فنرها و آببندهاست و در بسیاری از خودروهای جدید از نوع دومداره استفاده میشود.
خرابی پمپ میتواند با علائمی مانند پایین رفتن غیرعادی پدال، تغییر حالت پدال، کاهش قدرت ترمزگیری یا نشتی روغن همراه باشد؛ اما این علائم ممکن است در اثر مشکلات دیگری نیز ایجاد شوند.
به همین دلیل، تشخیص خرابی پمپ ترمز باید با بررسی مجموعه کامل سیستم ترمز انجام شود و نباید تنها بر اساس یک علامت، اقدام به تعویض قطعه کرد.
از آنجا که پمپ ترمز مستقیماً با ایمنی خودرو ارتباط دارد، استفاده از قطعه استاندارد و انجام تعمیر یا تعویض توسط متخصص اهمیت زیادی دارد.
